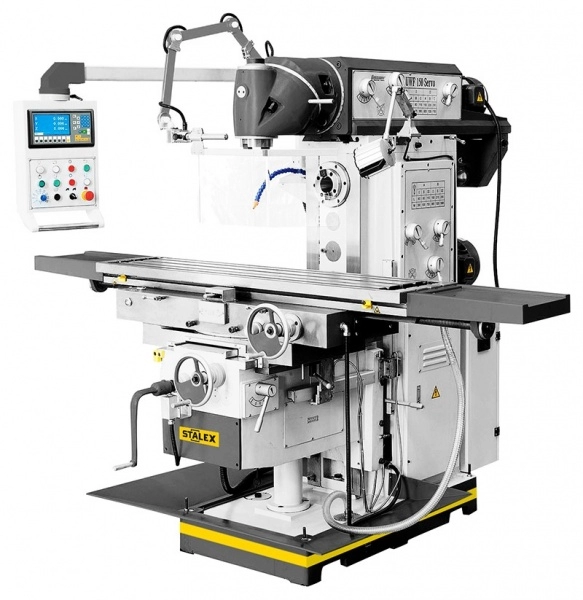

STALEX Широкоуниверсальный фрезерный станок MUF200 Servo
Характеристики
| Мощность двигателя, кВт | 5.5/4.0 |
| Конус шпинделя | ISO50 |
| Напряжение питания, В | 380 |
| Размер стола, мм | 1600x360 |
Описание
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Высокая жесткость конструкции станка
- Жесткая конструкция вертикальной фрезерной головы без пиноли
- Автоматическая подача и ускоренное перемещение стола по 3-м координатам
- Цифровая индикация по осям X/Y/Z
- Серводвигатель перемещения по осям X/Y
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Централизованная смазка по осям X/Y
- Изготовлен по стандарту СЕ
- Электрокомпоненты Schneider electric
1) Цанговый патрон с набором из 8 цанг (4-16мм)
2) УЦИ по трем осям
3) Автоподача стола по осям X/Y
4) Электромотор подъема стола
5) Машинные тиски 160 мм
6) Оправка для горизонтального фрезерования.
7) Зажимная тяга -2шт.
8) Система подвода СОЖ
9) Поддон для сбора стружки
10) Инструкция по эксплуатации
Подробные характеристики
|
Модель |
MUF200 Servo
|
|
Артикул 380 В |
|
|
Макс. диаметр торцевой фрезы |
125 мм |
|
Макс. диаметр концевой фрезы |
35 мм |
|
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя,12 |
60-1750 об/мин |
|
Конус шпинделя |
ISO50 |
|
Перемещение консоли |
550 мм |
|
Диапазон наклона головки |
±360⁰ |
|
Расстояние шпиндель-стол |
145-545 мм |
|
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя,12 |
60-1800 об/мин |
|
Конус шпинделя |
ISO50 |
|
Расстояние ось шпинделя-колонна |
250-950 мм |
|
Расстояние ось шпинделя-стол |
20-400 мм |
|
ФРЕЗЕРНЫЙ СТОЛ |
|
|
Размеры стола |
1600х360 мм |
|
Поворот стола |
±45˚ |
|
Перемещение стола по оси XхYхZ |
1300x300x400 мм |
|
Автоматическое перемещение по осям X/Y, (8) |
30-750/20-500 мм/мин |
|
Автоматическое перемещение по оси Z, (8) |
15-375 мм/мин |
|
Ускоренное перемещение по осям X/Y/Z, (8) |
1200/800/600 мм/мин |
|
Макс. крутящий момент серводвигателя |
10Nm |
|
Мощность серводвигателя по осям X/Y |
1,5 кВт |
|
Мощность насоса СОЖ |
0,9 кВт |
|
Объем потока СОЖ |
25 л/мин |
|
Макс. нагрузка на стол |
400 кг |
|
Т-образный паз/расстояние, 3 |
18 мм / 80 мм |
|
Мощность двигателя(горизонт/верт) |
5,5/4,0 кВт |
|
Габаритные размеры(ДхШхВ) |
2550х2150х2150 мм |
|
Масса нетто/брутто |
2800 кг |
Комплектация
- Цанговый патрон с набором из 8 цанг (4-16мм)
- УЦИ по трем осям
- Автоподача стола по осям X/Y
- Электромотор подъема стола
- Машинные тиски 160 мм
- Оправка для горизонтального фрезерования
- Зажимная тяга -2шт.
- Система подвода СОЖ
- Поддон для сбора стружки
- Инструкция по эксплуатации
