Универсально-фрезерный станок STALEX MUF50

630 000 ₽

В наличии

Гарантия: 12 месяцев

Нашли дешевле? Снизим цену!

В наличии

Артикул: 13998

Характеристики

Все характеристики

Мощность двигателя, кВт	1.5/2.2
Конус шпинделя	ISO40
Напряжение питания, В	380
Размер стола, мм	1000x240

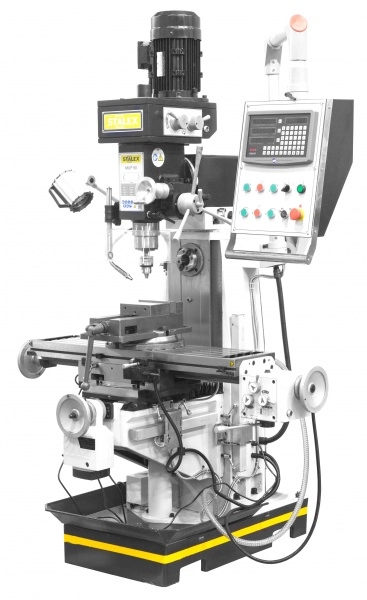

Универсально-фрезерный станок STALEX MUF50

Описание

Универсально-фрезерный станок MUF50 предназначается для осуществления всевозможных фрезерных работ. Обработка может производиться при помощи различных фрез: дисковых, цилиндрических, фасонных, модульных, торцевых, червячных и других. При помощи станка MUF50 можно производить обработку различных плоскостей, зубчатых колес, канавок, а также растачивать отверстия в деталях из чугуна, стали, пластмассы, цветных металлов. Быстрота переналадки инструмента, а также простота обслуживания станка в целом делают станок незаменимым в мелкосерийном производстве.

• Вертикальный и горизонтальный шпиндель
• Усиленные упорные подшипники шпинделя

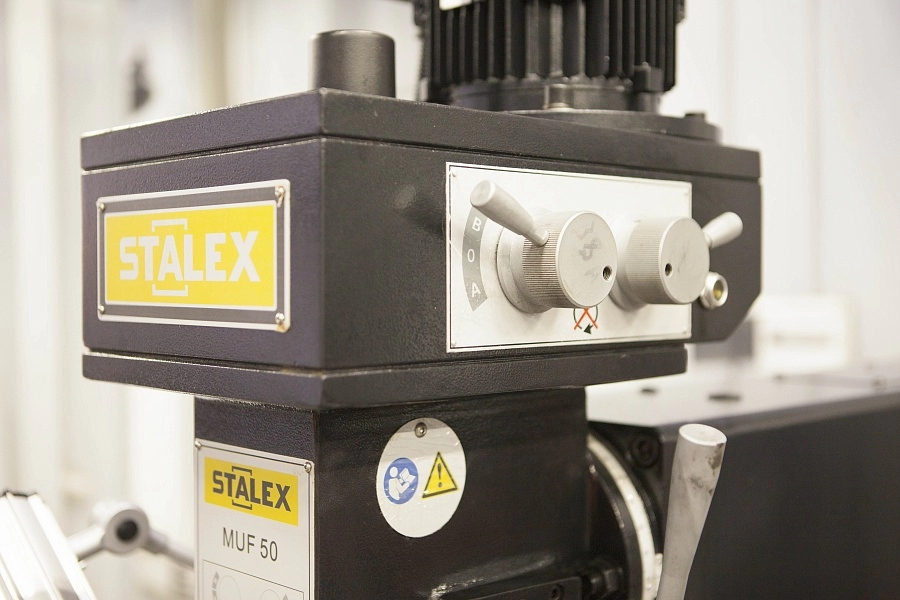

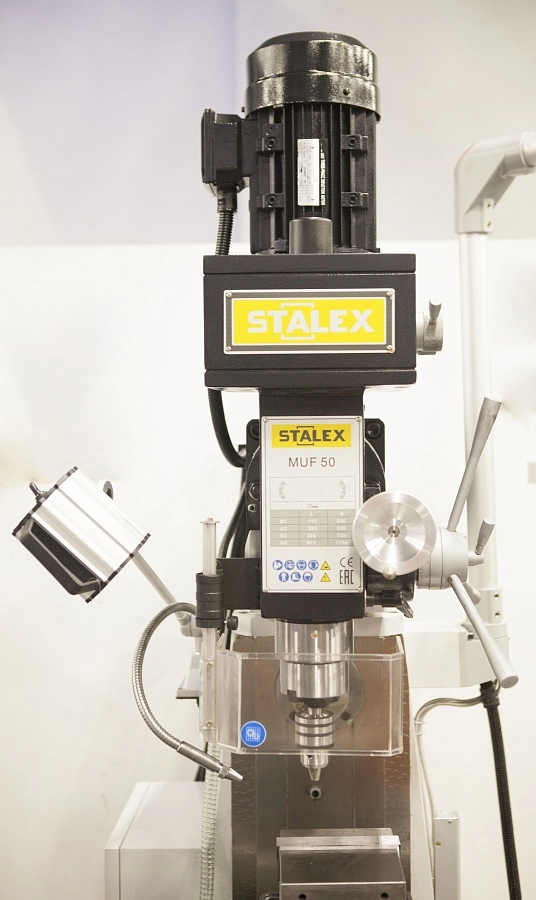

• Вращение вертикального шпинделя через редуктор с зубчатым приводом

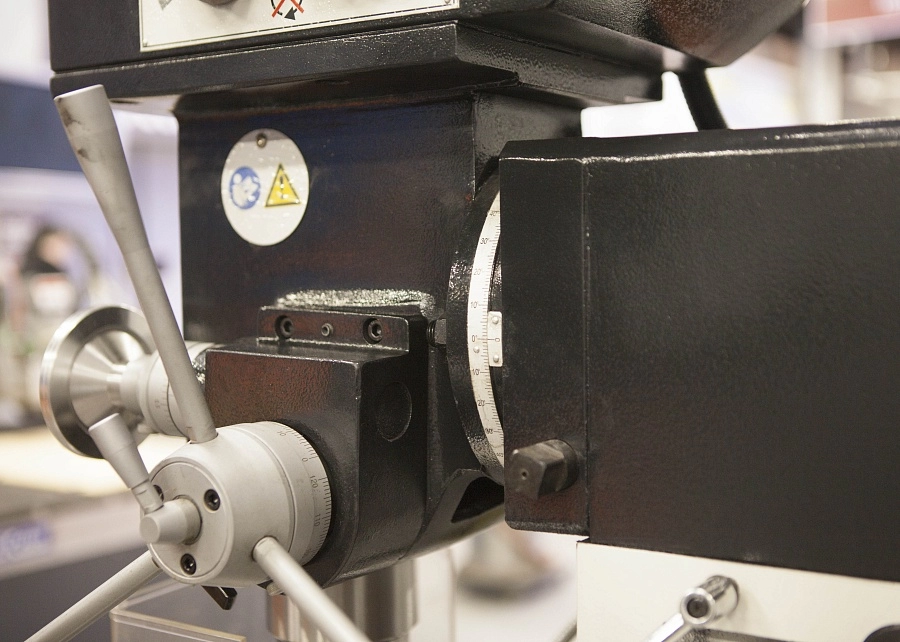

• Наклон фрезерной головки на угол ± 45° влево/вправо

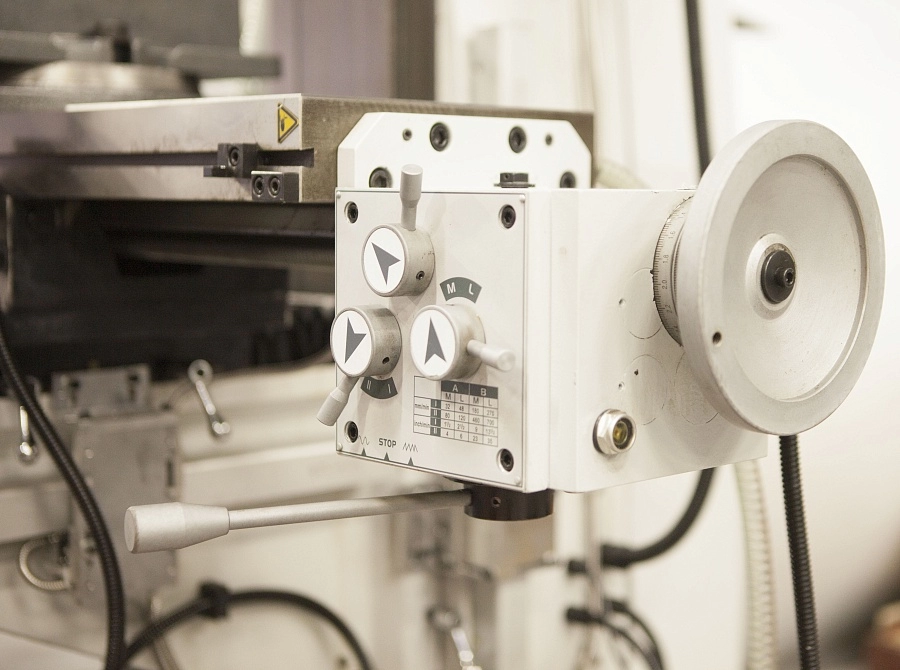

• Автоматическая подача по осям Х/Y
• Встроенное устройство подвода СОЖ
• Лампа местного освещение

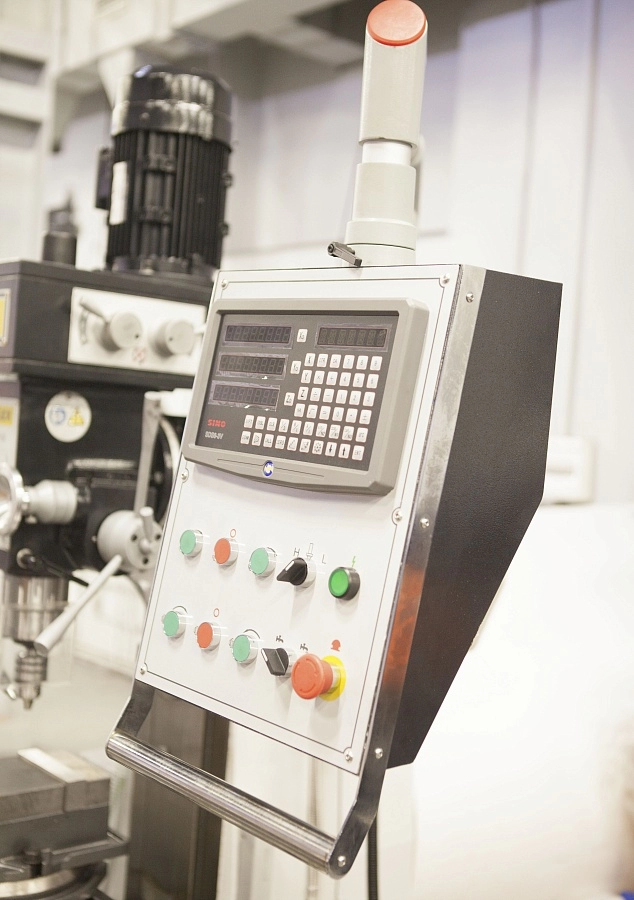

• УЦИ по 3-м осям
• Стандарт СЕ

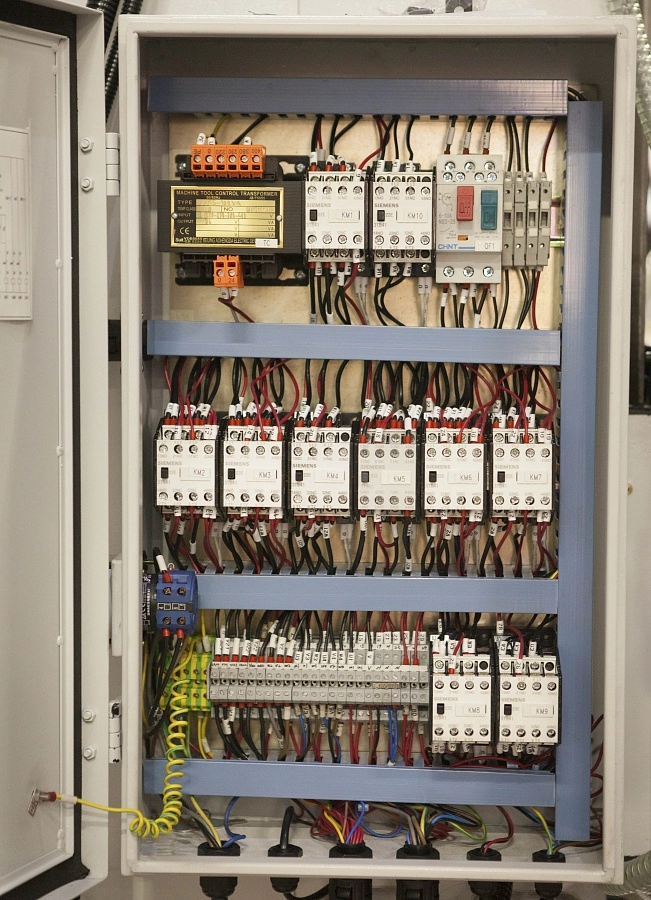

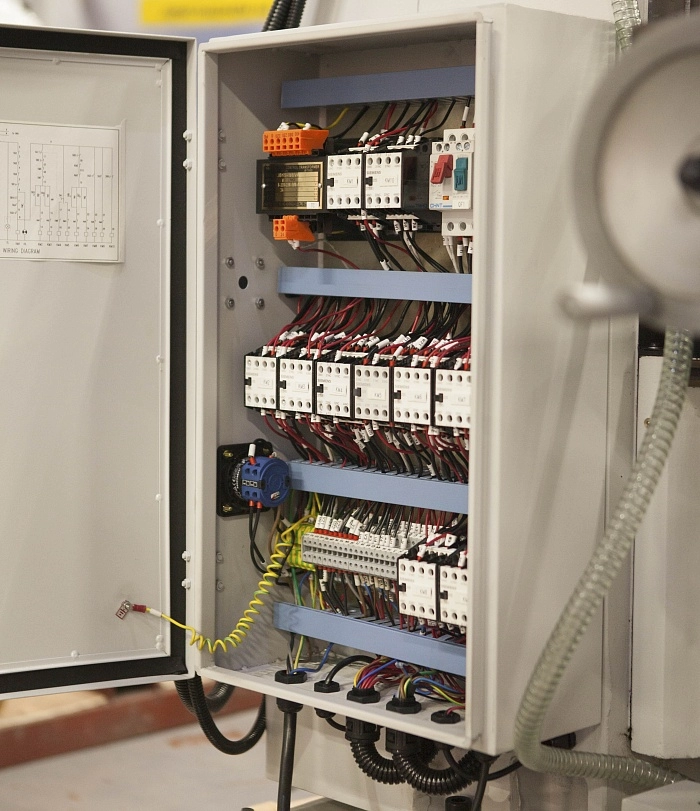

• Электрокомпоненты Siemens

Комплект поставки

1) Сверлильный патрон Ø16 мм
2) УЦИ по трем осям
3) Оправка сверлильного патрона
4) Цанговый патрон с набором цанг (4-16мм)
5) Зажимная тяга, 2 шт.
6) Оправка для горизонтального фрезерования.
7) Устройство подвода СОЖ
8) Тиски фрезерные, ширина губок 160 мм
9) Масляный поддон
10) Автоподача по осям X/Y
11) Лампа местного освещения LED

Подробные характеристики

	MUF50
Макс. диаметр сверления	30 мм
Макс. диаметр торцевого фрезерования	100 мм
Макс. диаметр концевого фрезерования	25 мм
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 8	115-1750 об/мин
Конус шпинделя	ISO40
Ход пиноли шпинделя	125 мм
Диапазон наклона головки	±45⁰
Расстояние шпиндель-стойка	230-685 мм
Расстояние шпиндель-стол	0-390 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 9	60-1350 об/мин
Конус шпинделя	ISO40
Расстояние шпиндель-стол	0-390 мм

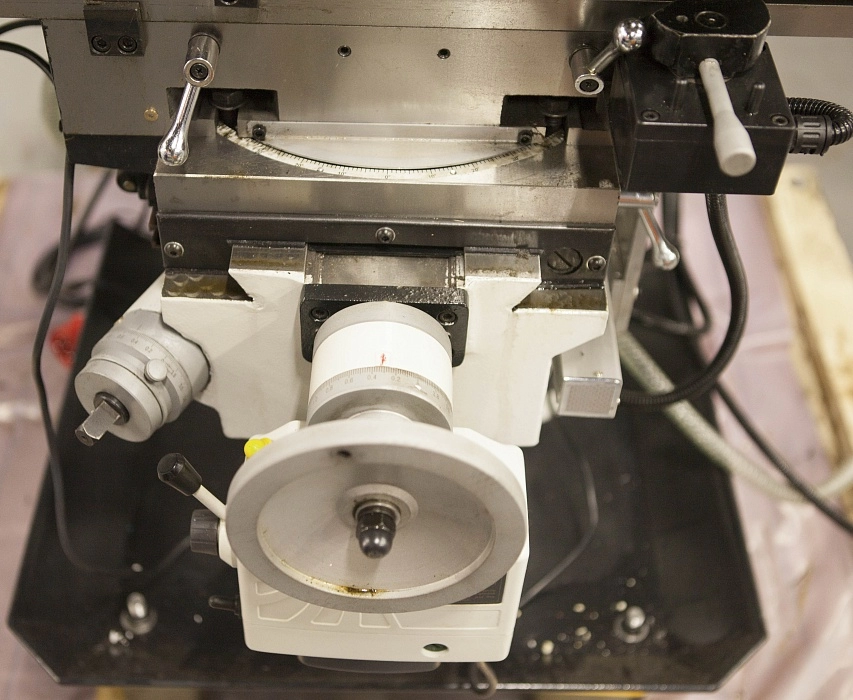

ФРЕЗЕРНЫЙ СТОЛ
Размер стола	1000x240 мм
Максимальная нагрузка на стол	100 кг
Ход стола по оси Х x Y x Z	580x180х320 мм
Ускоренный ход стола по оси Х	32-700 мм/мин
Т-образные пазы, 3	16 мм
Напряжение питания	380 В
Выходная мощность, вертик./горизонт.	1,5 кВт
Потребляемая мощность, вертик./горизонт.	2,2 кВт
Габаритные размеры	1500х1430х2100 мм
Масса	980 кг

Комплектация

Сверлильный патрон Ø16 мм
УЦИ по трем осям
Оправка сверлильного патрона
Цанговый патрон с набором цанг (4-16мм)
Зажимная тяга, 2 шт.
Оправка для горизонтального фрезерования.
Устройство подвода СОЖ
Тиски фрезерные, ширина губок 160 мм
Масляный поддон
Автоподача по осям X/Y
Лампа местного освещения LED
Инструмент для обслуживания
