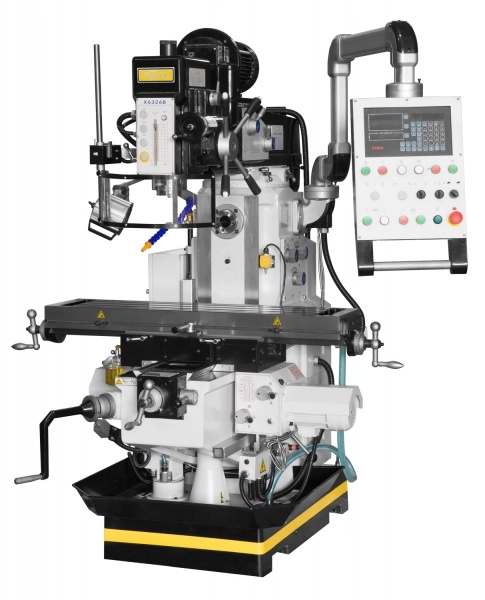

Универсально-фрезерный станок STALEX X6326B
Характеристики
| Мощность двигателя, кВт | 2.2/2.2 |
| Конус шпинделя | ISO40 |
| Напряжение питания, В | 380 |
| Размер стола, мм | 1120x260 |
Описание
Универсально-фрезерный станок предназначен для фрезерования, сверления, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов.
o Автоматический ход пиноли
o Режим резьбонарезания

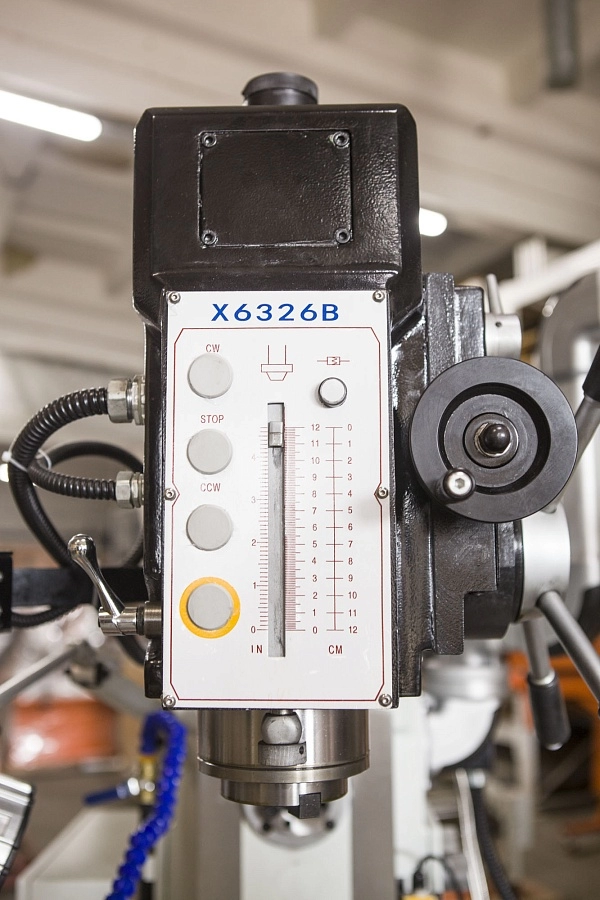

o Правое и левое вращение шпинделя

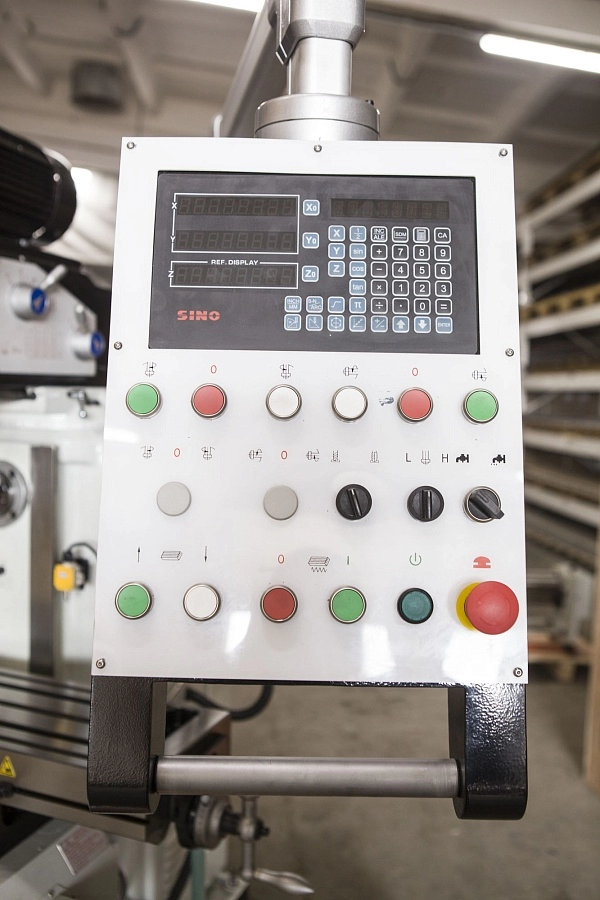

o Цифровая индикация перемещения по оси X, Y, Z

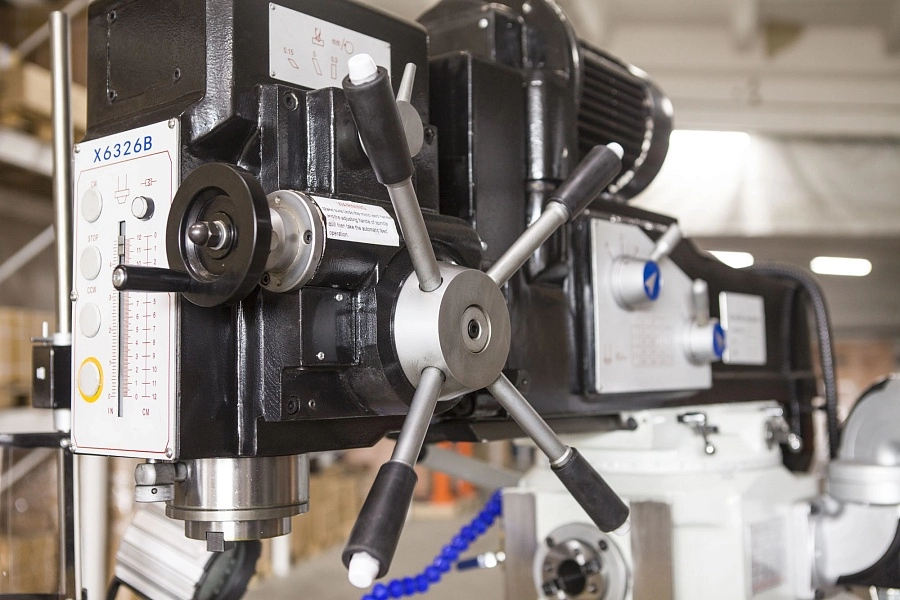

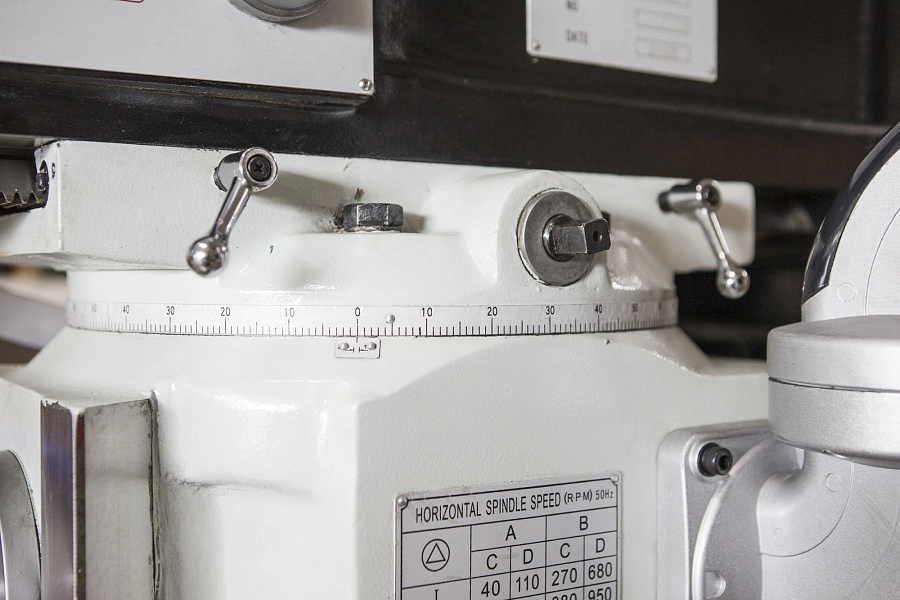

o Наклон головки на угол ± 45° влево/вправо

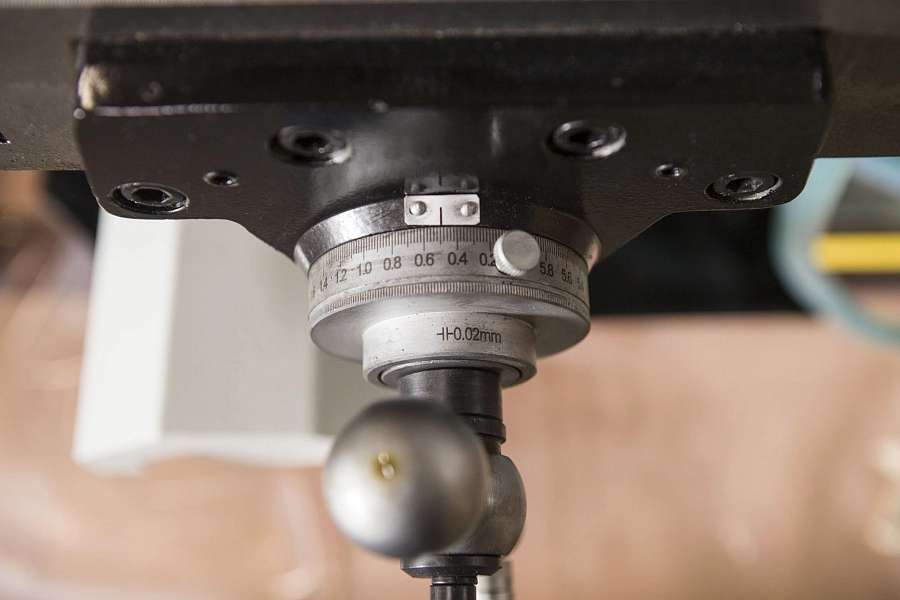

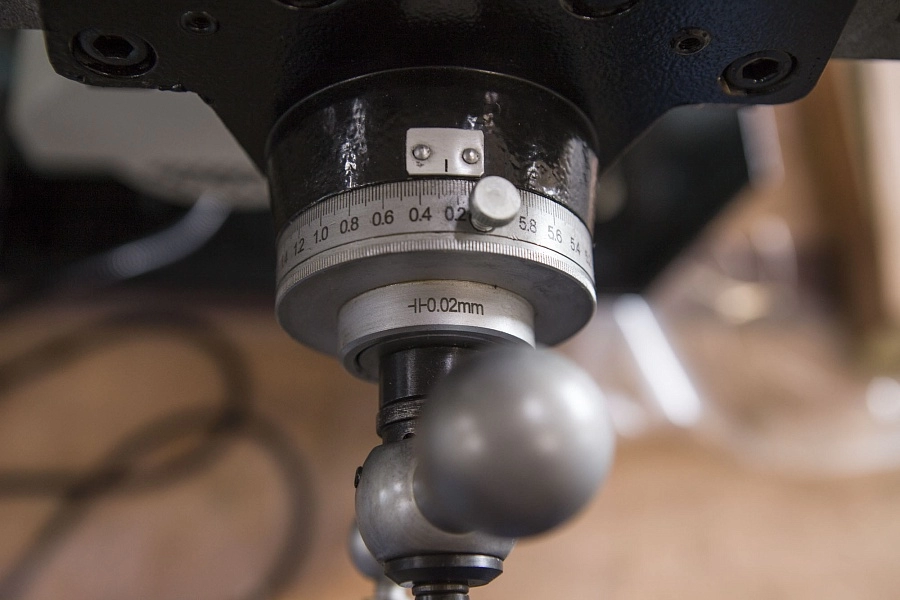

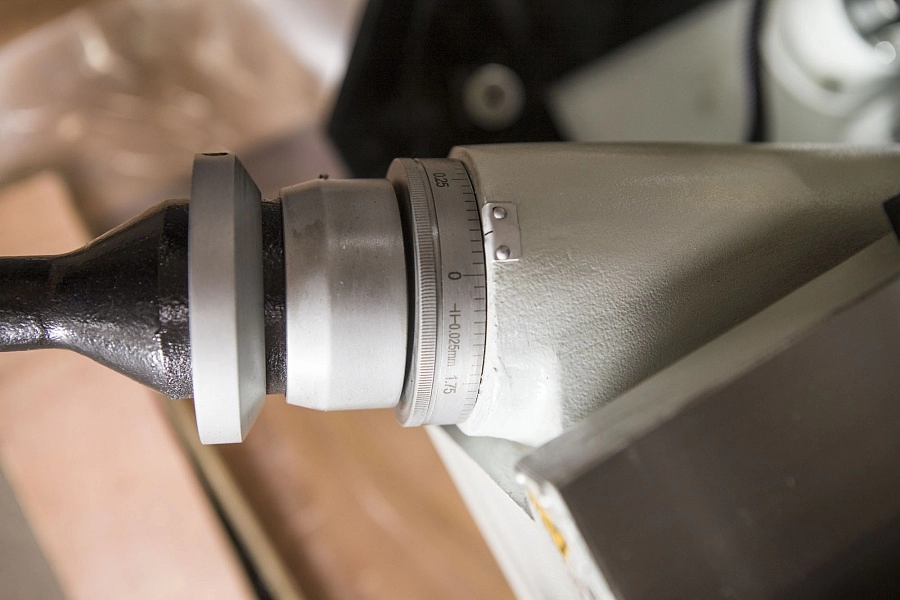

o Точная регулировка подачи по оси Z

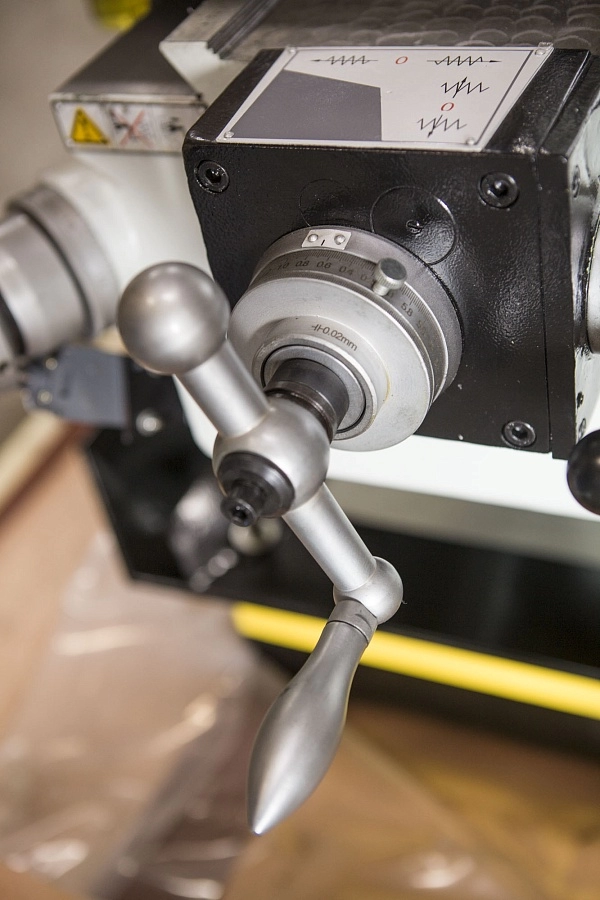

o Автоматическая подача по оси X, Y, Z
o Встроенное устройство подвода СОЖ и поддон для сбора стружки
o Лампа освещения
|
|
X POS DRO 3 |
|---|---|
| Количество осей | 3 |
| Цена деления | 0,005 мм |
| Количество знаков | 8 |
| Быстродействие | 60 м/мин |
| Погрешность дискретности | ±1 знак |
| Напряжение питания | 93-250 В |
Комплект поставки*
1) Сверлильный патрон Ø16 мм
2) Оправка сверлильного патрона
3) УЦИ по 3-м осям
4) Переходные оправки ISO40/Mk-4, ISO40/Mk-3, ISO40/Mk-2
5) Оправка торцевой фрезы ISO40/ Ø 32 мм
6) Цанговый патрон ISO40 с набором из 8 цанг Ø 4, 5, 6, 8, 10, 12, 14, 16 мм
7) Клин сверлильного патрона
8) Ключ 21/24
9) Зажимная тяга, 2 шт.

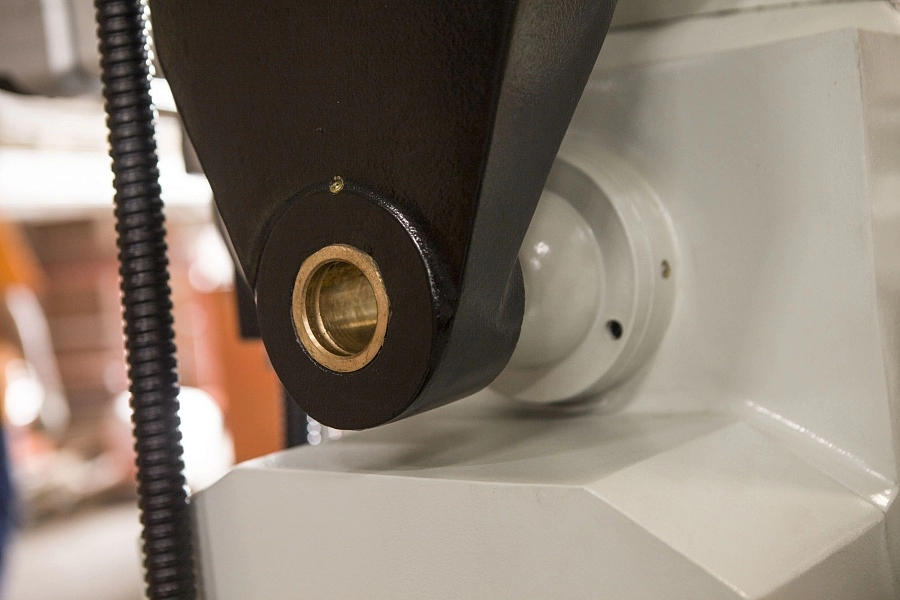

10) Оправка для горизонтального фрезерования,2 шт.
11) Лампа местного освещения
12) Система подвода СОЖ
13) Инструкция по эксплуатации
14) Сертификат точности
15) Упаковочный лист
* Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя
Подробные характеристики
|
|
Stalex X6326B |
|---|---|
| Макс. диаметр сверления(чугун) | 40 (автоподача 16) мм |
| Макс. диаметр торцевого фрезерования | 125 мм |
| Макс. диаметр концевого фрезерования | 25 мм |
| Макс. диаметр резьбонарезания | М16 |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | |

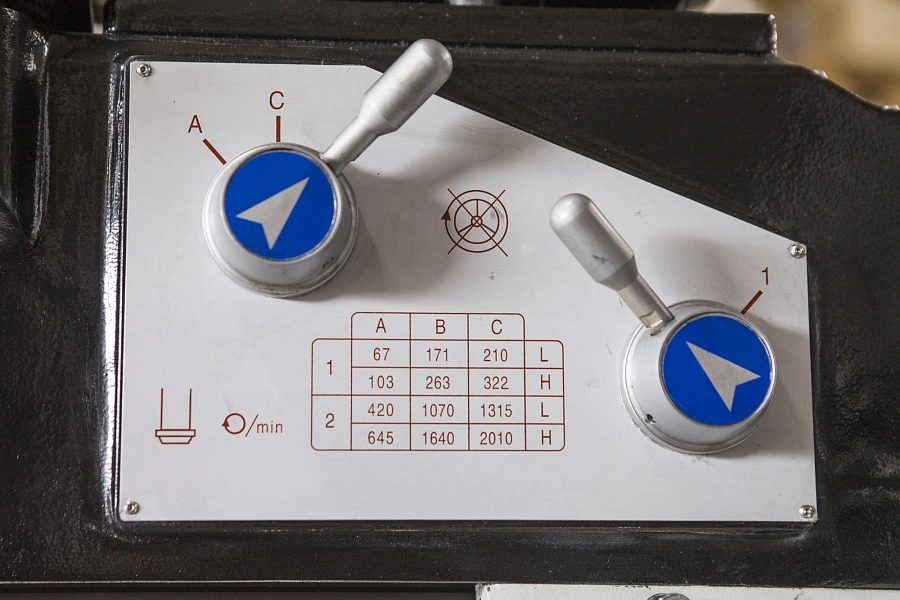

| Частота вращения шпинделя, 12 | 67-2010 об/мин |
| Конус шпинделя | ISO40 DIN 2080 |
| Ход пиноли шпинделя | 120 мм |
| Автоматическая подача пиноли | 0,1/0,15/0,3 мм/об |
| Диапазон наклона головки | ±45⁰ |
| Расстояние шпиндель-стойка | 200-550 мм |
| Расстояние шпиндель-стол | 80-420 мм |
| ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя, 12 | 40-1300 об/мин |
| Конус шпинделя | ISO40 DIN 2080 |
| Расстояние шпиндель-стол | 0-340 мм |
| ФРЕЗЕРНЫЙ СТОЛ | |
| Размер стола | 1120х260 мм |
| Ход стола по оси Х x Y | 600х300 мм |

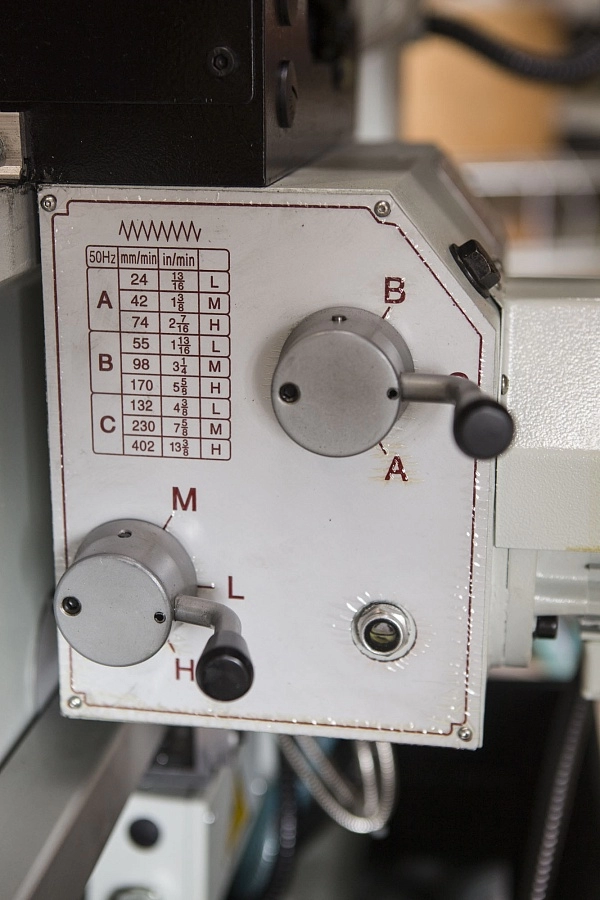

| Диапазон подач | 24-402 мм/мин |
| Т-образные пазы, 3 | 14 мм |
| Напряжение питания | 380 В |
| Выходная мощность, вертик./горизонт., S1 100 | 1,5/2,2 кВт |
| Потребляемая мощность, вертик./горизонт., S6 40% | 2,2 кВт |
| Габаритные размеры | 1580×1450×2150 мм |
| Масса | 1480 кг |
Комплектация
- Сверлильный патрон Ø16 мм
- Оправка сверлильного патрона
- УЦИ по 3-м осям
- Переходные оправки ISO40/Mk-4, ISO40/Mk-3, ISO40/Mk-2
- Оправка торцевой фрезы ISO40/ Ø 32 мм
- Цанговый патрон ISO40 с набором из 8 цанг Ø 4, 5, 6, 8, 10, 12, 14, 16 мм
- Клин сверлильного патрона
- Ключ 21/24
- Зажимная тяга, 2 шт.
- Оправка для горизонтального фрезерования,2 шт.
- Лампа местного освещения
- Система подвода СОЖ
- Инструкция по эксплуатации
- Сертификат точности
- Упаковочный лист
Аксессуары
Расточная головка(с набором расточных резцов из 12 шт.) конус ISO50
Расточная головка(с набором расточных резцов из 12 шт.) конус ISO40
Расточная головка(с набором расточных резцов из 12 шт.) конус ISO30
