Артикул: CQ6280/1500

Токарно-винторезный станок STALEX CQ6280/1500 (Аналог токарного станка 16К40, ДИП400)

2 322 000 ₽

В наличии

Гарантия: 12 месяцев

Нашли дешевле? Снизим цену!

В наличии

Артикул: 13497

Характеристики

Все характеристики

Диаметр обточки над поперечным суппортом, мм	570
Мощность двигателя, кВт	11.0
Диаметр обточки над поперечным суппортом, мм	570
Расстояние между центрами, мм	1500
Частота вращения шпинделя, об/мин	25-1600

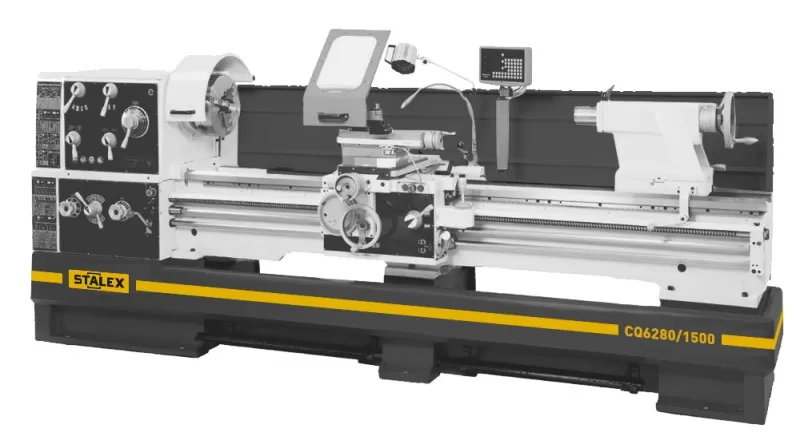

Станок токарно-винторезный STALEX CQ6280/1500

Описание

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

• Монолитная станина станка;
• Массивная конструкция станка, расстояние между направляющими 400 мм;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Толчковый режим работы шпинделя;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• СЕ комплектация;
• Электрокомпоненты Siemens

Подробные характеристики

	STALEX CQ6280/1500
Диаметр обточки над станиной	800 мм
Макс. Ø вращения (съемный мостик)	1035 мм
Ø обточки над поперечным суппортом	570 мм
Расстояние между направляющими	405 мм
Длина съемного мостика	250 мм
Расстояние между центрами	1500 мм
Рабочая длина продольного точения	1450 мм
Частота вращения шпинделя, 16	25-1600 об/мин
Конус шпинделя	Ø113 1:20 MT-7
Торец шпинделя	D1-8
Патрон 3-х кулачковый	315 мм
Проходное отверстие шпинделя	105 мм
Продольная подача,25	0,044-1,48 мм/об
Поперечная подача,25	0,022-0,74 мм/об
Метрическая резьба, 54	0,45-120
Дюймовая резьба, 44	7/16-80 TPI
Питчевая резьба, 42	7/8-160 DP
Модульная резьба, 46	0,25-60MP
Резьба ходового вала	40 мм х2 TPI
Максимальный размер инструмента	25х25 мм
Ускор. перем. продольного суппорта	4,5 м/мин
Ускор. перем. поперечного суппорта	1,9 м/мин
Ход поперечного суппорта	420 мм
Ход верхнего суппорта	230 мм
Конус пиноли задней бабки	МТ-5
Ход пиноли задней бабки	235 мм
Диаметр пиноли задней бабки	90 мм
Мощность главного привода	11,0 кВт
Потребляемая мощность	11,0 кВт
Мощность насоса СОЖ	0,13 кВт
Мотор ускоренного перемещения	0,37 кВт
Габаритные размеры	3250×1140×1910 мм
Масса нетто/брутто	3175/3695 кг

Комплектация


3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
4-х позиционный резцедержатель
4-х кулачковый патрон с независимыми кулачками Ø400 мм
Планшайба Ø 450 мм
Подвижный люнет Ø20-130 мм
Не подвижный люнет Ø20-190 мм
Не вращающийся центр МТ-5
Переходная втулка МТ-5
Защитный экран патрона с концевым выключателем
УЦИ по трем осям
Ускор.перемещение по оси Х
Концевой упор продольного перемещения
Регулируемые опоры станины
Поддон для сбора стружки
Задняя защитная стенка
Ножной тормоз шпинделя с концевым выключателем
Система подвода СОЖ
Галогенная лампа местного освещения
Инструкция по эксплуатации и деталировка с сертификатом СЕ
Инструмент для обслуживания в инструментальном ящике
Сертификат точности
